Un grand sous-sol, une cuisine ouverte ou une salle de bain principale généreuse peuvent demander plus de câbles chauffants qu'un seul thermostat ne peut en alimenter. La solution habituelle consiste à poser plusieurs thermostats, chacun avec sa zone et son réglage, ce qui complique l'usage et gâche l'apparence du mur. L'unité d'expansion Stelpro CONCERTO EXPANSION STF362XU règle la question autrement : elle ajoute de la capacité électrique à un thermostat CONCERTO, qui reste le seul point de commande de tout le plancher.

Plus de surface chauffée, un seul thermostat

Son rôle exact

Le STF362XU n'est pas un thermostat : il n'a pas de consigne propre ni d'écran de réglage. Il agit comme une unité esclave qui suit les ordres du thermostat CONCERTO auquel il est relié. Chaque unité prend en charge jusqu'à 15 A, soit 1800 W à 120 V, 3120 W à 208 V ou 3600 W à 240 V. Lorsque la charge totale d'un plancher chauffant électrique dépasse les 15 A d'un seul thermostat, on ajoute autant d'unités que nécessaire pour répartir les sections de câbles ou de tapis.

Compatibilité

L'unité d'expansion fonctionne avec tous les thermostats de la gamme CONCERTO : STF362WF (Wi-Fi), STF362PTS (écran tactile), STF362P (programmable) et STF362NP (manuel). Le choix du thermostat principal détermine donc les fonctions offertes sur toute la surface : programmation, commande à distance, journal de consommation ou réglage manuel. L'unité d'expansion se contente d'alimenter les sections supplémentaires au même rythme.

Raccordement en chaîne

Les unités se raccordent en chaîne, avec un maximum de 80 pi (25 m) entre deux unités. Cette distance laisse de la latitude pour placer chaque unité près de la section de plancher qu'elle alimente, par exemple dans une pièce voisine ou dans un mur technique, tout en gardant le thermostat principal à l'endroit le plus pratique pour vous.

Sécurité

Chaque unité intègre son propre DDFT de classe A avec voyant de test, ainsi qu'un bornier et un interrupteur bipolaire (DPST) à coupure des deux pôles. Chaque section de plancher bénéficie ainsi de la même protection que celle reliée directement au thermostat, un point essentiel dans les pièces humides.

Caractéristiques techniques

• Fonction : unité d'expansion pour plancher chauffant électrique, ajoute de la capacité à un thermostat CONCERTO
• Capacité : jusqu'à 15 A par unité ; maximum 1800 W à 120 V, 3120 W à 208 V, 3600 W à 240 V
• Alimentation : tension de ligne 120/208/240 V
• Raccordement en chaîne, maximum 80 pi (25 m) entre les unités
• DDFT intégré de classe A avec voyant de test
• Bornier et interrupteur bipolaire (DPST) à coupure des deux pôles
• Compatible avec les thermostats CONCERTO STF362WF, STF362PTS, STF362P et STF362NP
• Boîtier en plastique moulé blanc

Concevoir et installer un grand plancher chauffant

La planification

Tout commence par le calcul de la charge totale du plancher, section par section. Nos techniciens additionnent la puissance des câbles ou des tapis, vérifient la tension de la résidence et déterminent le nombre d'unités nécessaires. Ils prévoient l'emplacement de chaque unité et le trajet du raccordement en chaîne en respectant la distance maximale entre les unités. Cette étape évite les mauvaises surprises à la mise sous tension.

L'installation

Chaque section de plancher est mesurée avant d'être raccordée, puis reliée à son unité. Le thermostat CONCERTO principal est installé à l'endroit le plus utile, généralement près de l'entrée de la pièce. Nous testons ensuite chaque DDFT séparément et vérifions que toutes les sections chauffent bien lorsque le thermostat lance une demande.

Le bon thermostat principal

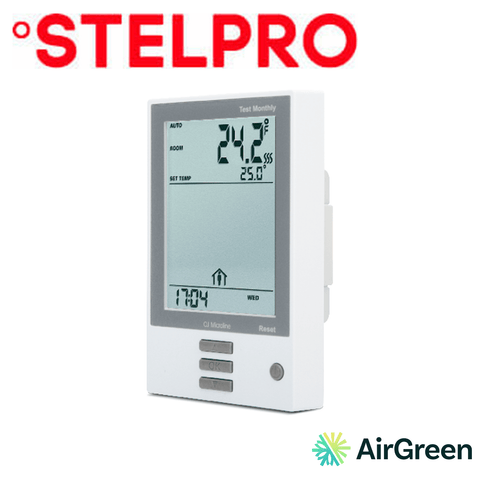

Comme l'unité d'expansion reproduit les ordres du thermostat, le choix de celui-ci compte. Pour une grande surface chauffée à des heures précises, un modèle programmable comme le STF362P ou le STF362PTS limite la consommation automatiquement. Pour une pièce que vous voulez commander à distance, le STF362WF est le plus indiqué. Nous en discutons avec vous avant de fixer la configuration.

Entretien

Testez chaque mois le DDFT de chaque unité, et non seulement celui du thermostat. Gardez les unités accessibles et dégagées. Si une section du plancher reste froide alors que le reste chauffe, communiquez avec nous : il s'agit souvent d'un DDFT déclenché ou d'une connexion à vérifier.
