Du salon aux chambres : trois zones à dimensionner selon leur usage

Un salon ensoleillé, une chambre occupée surtout la nuit et un bureau utilisé toute la journée ne demandent pas nécessairement la même climatisation. Pour préparer un projet à Montréal, à Laval ou à Longueuil, nous commençons donc par la répartition des besoins, plutôt que par le seul nombre de BTU inscrit sur l’appareil.

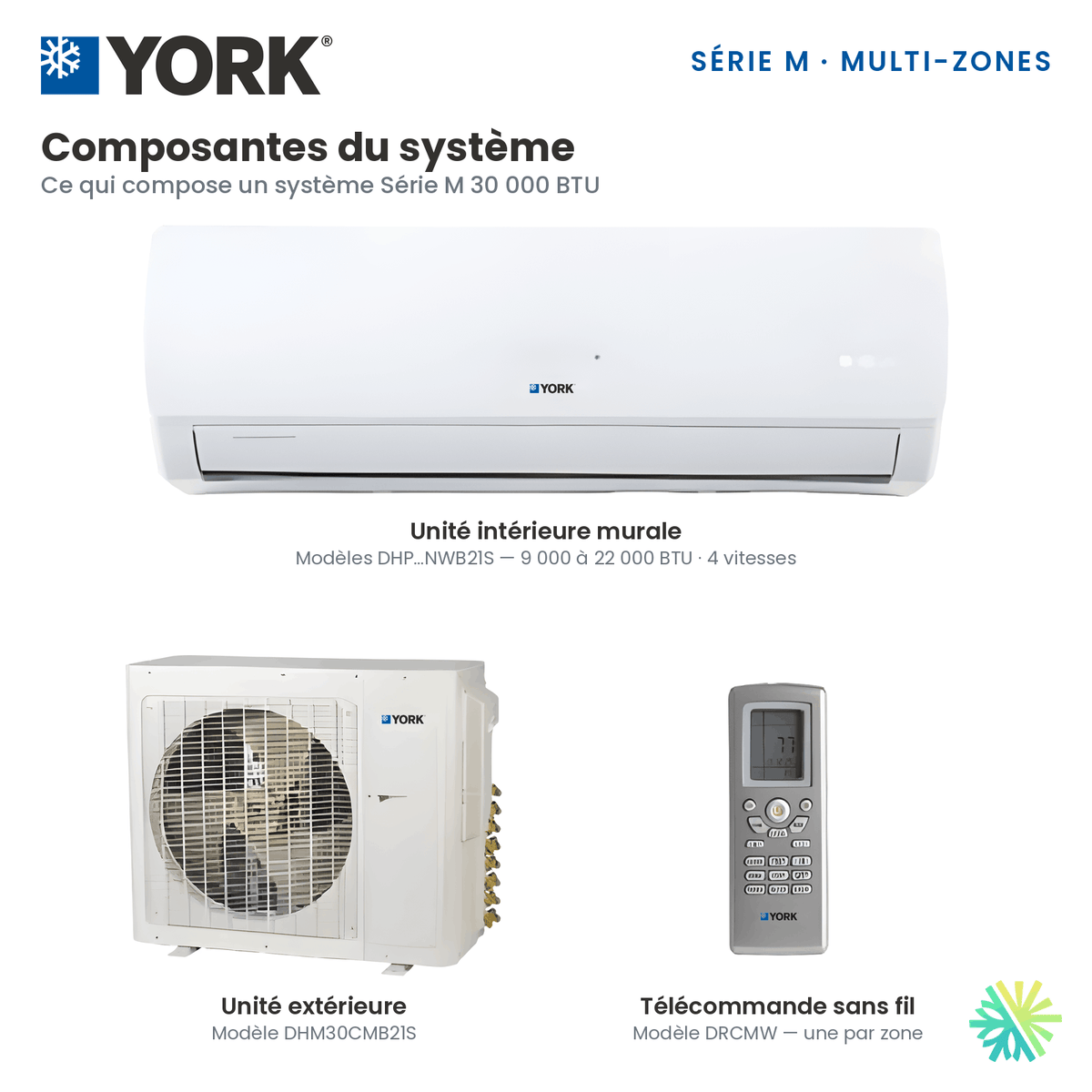

Le Climatiseur 3-Zones YORK Série M 16 SEER | 30000 BTU, associé au groupe extérieur DHM30CMB21S, permet d’envisager une installation multizone avec un seul appareil extérieur. Malgré son appellation commerciale de climatiseur, il s’agit bien d’une thermopompe réversible, capable de refroidir et de chauffer. Sa limite de fonctionnement annoncée en chauffage, à −15 °C, doit toutefois être intégrée au choix du système.

Les caractéristiques du YORK DHM30CMB21S

Pour comparer correctement ce modèle à une autre solution de CVAC, nous distinguons les données de notre fiche produit des capacités précisées par le fabricant.

Les valeurs de capacité, de rendement et d’alimentation ci-dessus sont précisées dans la documentation technique YORK. La désignation 30 000 BTU correspond à une catégorie commerciale : elle ne remplace pas la capacité nominale de refroidissement de 29 000 BTU/h publiée pour ce groupe extérieur.

L’encombrement indiqué dans notre fiche est de 37,24 × 15,59 × 27,56 po, en largeur, profondeur et hauteur, soit 946 × 396 × 700 mm selon la fiche technique YORK du DHM30CMB21S. Le catalogue imprime 36 × 31 × 17 po pour ce modèle, une valeur qui ne correspond pas à ses propres cotes métriques; nous retenons donc la fiche technique et faisons confirmer les dimensions sur le dessin correspondant à l’appareil retenu avant de déterminer son emplacement. Ces dimensions ne doivent pas être confondues avec les dégagements nécessaires autour de l’unité.

Trois consignes distinctes, mais une capacité extérieure commune

L’intérêt d’un climatiseur trois zones réside dans la possibilité d’adapter les réglages aux pièces desservies. Cela ne signifie toutefois pas que chaque tête dispose de 30 000 BTU/h, ni que la capacité se divise automatiquement en trois parts égales.

Nous évaluons la demande simultanée des pièces avant de retenir les unités intérieures. Le choix des têtes doit respecter les combinaisons autorisées pour le groupe extérieur, plutôt que reposer uniquement sur l’addition de leurs capacités nominales.

Autre point à expliquer avant l’installation : les unités peuvent recevoir des consignes différentes, mais elles doivent respecter un mode de fonctionnement compatible. Ce système ne permet pas de demander simultanément du chauffage dans une chambre et de la climatisation dans le salon. La documentation de service prévoit d’ailleurs des indications de conflit de mode entre les unités.

Comprendre le SEER 16 sans le transformer en promesse d’économies

Le SEER exprime l’efficacité saisonnière en climatisation. L’EER décrit le rendement dans des conditions d’essai déterminées, tandis que le HSPF concerne l’efficacité saisonnière en chauffage. Ces indices n’expriment donc pas la même chose et ne doivent pas être comparés entre eux.

Pour illustrer le principe, à quantité de refroidissement identique et avec des indices établis selon la même méthode, passer de 13 à 16 SEER correspond théoriquement à environ 18,8 % d’électricité de climatisation en moins : le calcul est simplement 1 − 13 ÷ 16.

Il s’agit d’une comparaison mathématique, pas d’une économie mesurée chez un client AirGreen. Nous ne la présentons pas comme une réduction de la facture annuelle complète. Nous conservons également les désignations publiées pour ce YORK : SEER, EER et HSPF, sans les renommer SEER2, EER2 ou HSPF2.

Chauffage à −15 °C : prévoir la relève avant l’hiver

La limite de −15 °C indique une plage de fonctionnement; elle ne signifie pas que l’appareil fournit encore ses 30 400 BTU/h nominaux à cette température. La capacité disponible par temps froid doit être examinée séparément des données nominales.

Pour un projet sur la Rive Nord ou la Rive Sud, nous recommandons donc de conserver une source de chauffage capable de prendre la relève. Le besoin d’appoint peut apparaître avant d’atteindre la température minimale de fonctionnement, lorsque les pertes de chaleur du bâtiment dépassent la capacité disponible de la thermopompe. C’est le principe du point d’équilibre thermique.

Notre recommandation pour ce modèle est de partir d’un objectif clair : climatiser trois zones et profiter du chauffage dans sa plage d’utilisation, sans présumer qu’il remplacera à lui seul tout le chauffage existant.

Une installation trois zones adaptée aux contraintes du Grand Montréal

Dimensionner les pièces plutôt que diviser les BTU par trois

Pour préparer une installation CVAC, nous recommandons de réunir les superficies, les hauteurs de plafond, l’orientation des fenêtres, les caractéristiques d’isolation et les habitudes d’occupation. Une superficie totale, sans description des pièces, ne constitue pas une base suffisamment précise pour sélectionner trois têtes.

Prenons un exemple hypothétique à Longueuil : le projet comprend un salon largement vitré, une chambre peu exposée au soleil et un bureau sous toiture. Nous ne retiendrions pas automatiquement trois unités identiques. Notre démarche serait de calculer les besoins de chaque zone, puis de vérifier une combinaison compatible avec le YORK DHM30CMB21S.

Dans ce même exemple, nous examinerions aussi l’emplacement des têtes : une capacité adaptée sur papier ne suffit pas si le jet d’air est dirigé contre une cloison rapprochée ou gêné par un meuble. Cette attention au calcul des besoins et à la diffusion de l’air fait partie de la méthode décrite dans nos réalisations multizones.

Un enseignement concret d’un chantier AirGreen à Montréal

Dans une réalisation documentée au Plateau-Mont-Royal, nous avons installé un système à trois têtes dans une cour comprenant des murs de brique rapprochés et une terrasse de bois. L’unité extérieure a été placée sur un support métallique surélevé, avec un cheminement vertical protégé pour les liaisons. L’orientation du ventilateur et l’accès au panneau de service ont également été pris en compte.

Ce chantier concernait un système GREE, et non le YORK présenté ici. Son intérêt pour préparer un projet YORK tient à une leçon concrète : le support, le passage des conduites et l’accès d’entretien doivent être planifiés ensemble, avant de fixer l’emplacement définitif de l’appareil.

Alimentation électrique : distinguer MCA 26 A et MOP 45 A

L’indication commerciale « 220 V » doit être précisée au moment de préparer les travaux : YORK publie une alimentation de 208/230 V, monophasée, à 60 Hz pour ce modèle.

La MCA de 26 A sert à déterminer l’ampacité minimale requise du circuit. La MOP de 45 A indique la protection maximale admissible contre les surintensités. Ces valeurs ne représentent pas une consommation électrique constante.

Nous faisons valider le circuit, les conducteurs, la protection et le sectionneur à partir de la plaque signalétique, du manuel et des conditions réelles d’installation. La mention « 45 A » ne suffit donc pas, à elle seule, pour prescrire l’ensemble du raccordement électrique. Le fabricant réserve ces travaux à du personnel qualifié.

Tuyauteries et condensats : préparer trois parcours complets

Les raccords du groupe extérieur sont indiqués en ¼ po côté liquide et ⅜ po côté gaz. Le fabricant publie aussi une longueur totale maximale de tuyauterie de 245 pi, soit environ 75 m, et une longueur équivalente maximale de 66 pi, soit environ 20 m, vers l’unité intérieure la plus éloignée. Ces plafonds ne dispensent pas de vérifier les autres conditions du manuel.

Nous ne déduisons pas automatiquement le diamètre de toutes les liaisons à partir des seuls raccords extérieurs. Les exigences de chaque unité intérieure, les adaptateurs autorisés et les instructions de la combinaison retenue doivent être examinés.

Chaque zone demande également un cheminement fiable pour son eau de condensation. Nous privilégions un parcours permettant l’écoulement prévu par le fabricant, avec des conduites soutenues et sans configuration favorisant la stagnation. Un essai d’évacuation doit précéder la fermeture des éléments qui rendraient le drain difficilement accessible.

Pour comparer les soumissions, nous recommandons de faire préciser les contrôles de mise en service : vérification de l’étanchéité, préparation du circuit frigorifique, validation des raccordements et essai de fonctionnement des trois zones. Le manuel d’installation encadre notamment les essais d’étanchéité et les précautions relatives aux conduites de réfrigérant.

Un niveau sonore extérieur à intégrer au choix de l’emplacement

La valeur de 56 dB(A) concerne la pression acoustique publiée pour le groupe extérieur. Elle ne décrit pas le bruit dans une chambre et ne constitue pas une mesure à la limite de votre terrain.

Nous recommandons de discuter de l’emplacement dès la visite : proximité d’une fenêtre, terrasse utilisée en soirée, mur de chambre et espace disponible pour l’entretien. Pour le projet, nous recherchons un compromis entre un parcours de conduites raisonnable, un accès pratique et un fonctionnement qui ne gêne pas les usages du bâtiment.

Entretien et premières vérifications utiles

Pour l’entretien CVAC, nous recommandons une inspection régulière des filtres et un nettoyage conforme au manuel des unités intérieures. Un filtre encrassé réduit le passage de l’air; les échangeurs et ventilateurs demandent également une attention périodique. Les interventions internes et le bilan technique doivent être confiés à une personne qualifiée.

En cas de fonctionnement inhabituel, nous invitons le propriétaire à relever quelques observations avant l’appel de service : la zone concernée, la consigne affichée, le mode demandé, la présence d’un code et le moment d’apparition du problème. Ces renseignements sont plus utiles qu’une description générale comme « l’appareil ne fonctionne plus ».

Nous recommandons aussi de conserver les numéros de modèle et de série des quatre appareils — le groupe extérieur et les trois unités intérieures — avec les documents d’installation.

Garantie 10-10-6 : comprendre la couverture annoncée

La mention 10-10-6 correspond à une couverture annoncée de 10 ans sur les pièces, 10 ans sur le compresseur et 6 ans sur la main-d’œuvre, directement du distributeur.

Le document de garantie rattaché à cette gamme prévoit une couverture résidentielle prolongée à 10 ans sur les pièces et le compresseur lorsque l’enregistrement admissible est effectué par l’entrepreneur dans les 60 jours suivant l’installation. Il distingue cette couverture des conditions de base et des applications commerciales. Il ne faut donc pas présenter le 10-10 comme automatique pour tous les usages.

Une garantie supplémentaire peut être examinée selon l’offre applicable. Nous recommandons de faire préciser par écrit sa durée, les travaux couverts, les exclusions et le traitement des frais de déplacement. Une protection sur les pièces et une protection sur la main-d’œuvre doivent rester clairement séparées dans la soumission.

Un devis qui identifie les équipements et les travaux

Pour ce YORK trois zones, nous recommandons un devis indiquant le modèle exact de chaque tête, sa capacité, le groupe extérieur et les accessoires retenus. La référence AHRI 8581962 affichée sur notre fiche doit être rapprochée du certificat correspondant à la combinaison réellement proposée; nous ne la traitons pas comme une validation de toutes les associations possibles.

Le prix doit également préciser le parcours des conduites, les travaux électriques, le support extérieur, la gestion des condensats et la finition. Notre objectif est de permettre une comparaison entre des installations de portée équivalente, plutôt qu’entre deux montants qui ne comprennent pas les mêmes travaux.

Préparer votre projet avec AirGreen

Chez AirGreen, nous proposons des services d’installation et de suivi en climatisation et chauffage à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, avec une estimation sur place pour examiner le projet.

Pour évaluer le Climatiseur 3-Zones YORK Série M 16 SEER | 30000 BTU, nous vous invitons à nous transmettre les pièces à desservir, quelques photos des emplacements envisagés et les renseignements disponibles sur votre chauffage actuel.

Contactez AirGreen au 514-316-2973 pour demander une soumission et faire vérifier la configuration trois zones adaptée à votre bâtiment.

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre, directement du distributeur.
