4-Head Multi-Zone Heat Pump YORK M Series 16 SEER | 30,000 BTU

Quatre espaces à tempérer, une seule unité extérieure à intégrer

Un séjour exposé au soleil, deux chambres à l’étage et un bureau occupé pendant la journée peuvent nécessiter des réglages différents. Le Climatiseur 4-Zones YORK Série M 16 SEER | 30000 BTU permet d’envisager cette répartition avec un seul groupe extérieur, plutôt que de multiplier les appareils autour du bâtiment. La technologie à compresseur variable de la gamme ajuste son fonctionnement à la demande des unités intérieures.

Chez AirGreen, nous examinons un projet de climatisation multizone à Montréal, Laval ou Longueuil en distinguant deux besoins : la capacité nécessaire dans chaque pièce et la capacité totale demandée au même moment. Cette distinction guide le choix des quatre unités intérieures, leur emplacement et la pertinence du groupe extérieur YORK DHM30CMB21S.

Ce modèle possède également une fonction chauffage. Nous le présentons toutefois avec une limite importante : notre fiche l’indique comme un appareil non destiné au climat froid, avec un fonctionnement en chauffage annoncé jusqu’à −15 °C.

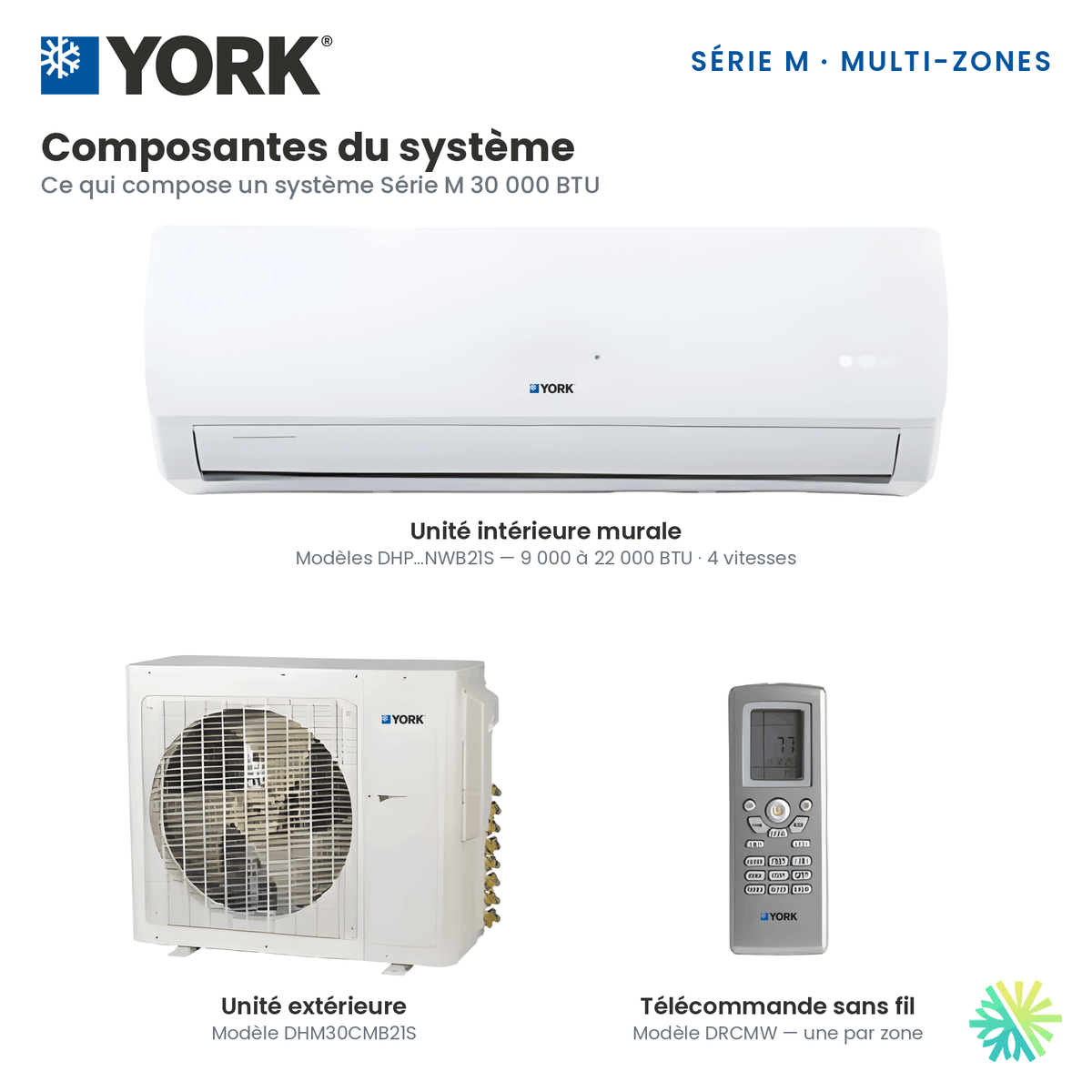

Les caractéristiques du YORK DHM30CMB21S

Notre fiche commerciale rassemble les renseignements suivants pour cette configuration :

Pour préparer l’installation, nous complétons ces renseignements avec la documentation technique correspondant à l’appareil. YORK précise notamment une alimentation de 208/230 V, monophasée, 60 Hz. La mention commerciale « 220 V » ne remplace donc pas les indications de la plaque signalétique.

Une catégorie de 30 000 BTU, mais une capacité nominale publiée de 29 000 BTU/h

La documentation YORK classe le DHM30CMB21S dans la catégorie des groupes multizones de 30 000 BTU/h, tout en publiant une capacité nominale de refroidissement de 29 000 BTU/h aux conditions d’essai. Elle indique aussi une capacité nominale de chauffage de 30 400 BTU/h. Ces valeurs concernent le système, et non chacune des quatre pièces.

Cette précision devient déterminante lorsque plusieurs zones demandent de la climatisation simultanément. Quatre unités intérieures ne transforment pas ce groupe extérieur en quatre systèmes de 30 000 BTU. Nous devons vérifier que la demande combinée des espaces demeure compatible avec la capacité disponible.

Nous ne déduisons donc pas une superficie de couverture garantie du seul nombre « 30 000 ». Pour votre projet, nous demandons notamment les dimensions des pièces, leur usage, les fenêtres et les caractéristiques de l’enveloppe du bâtiment.

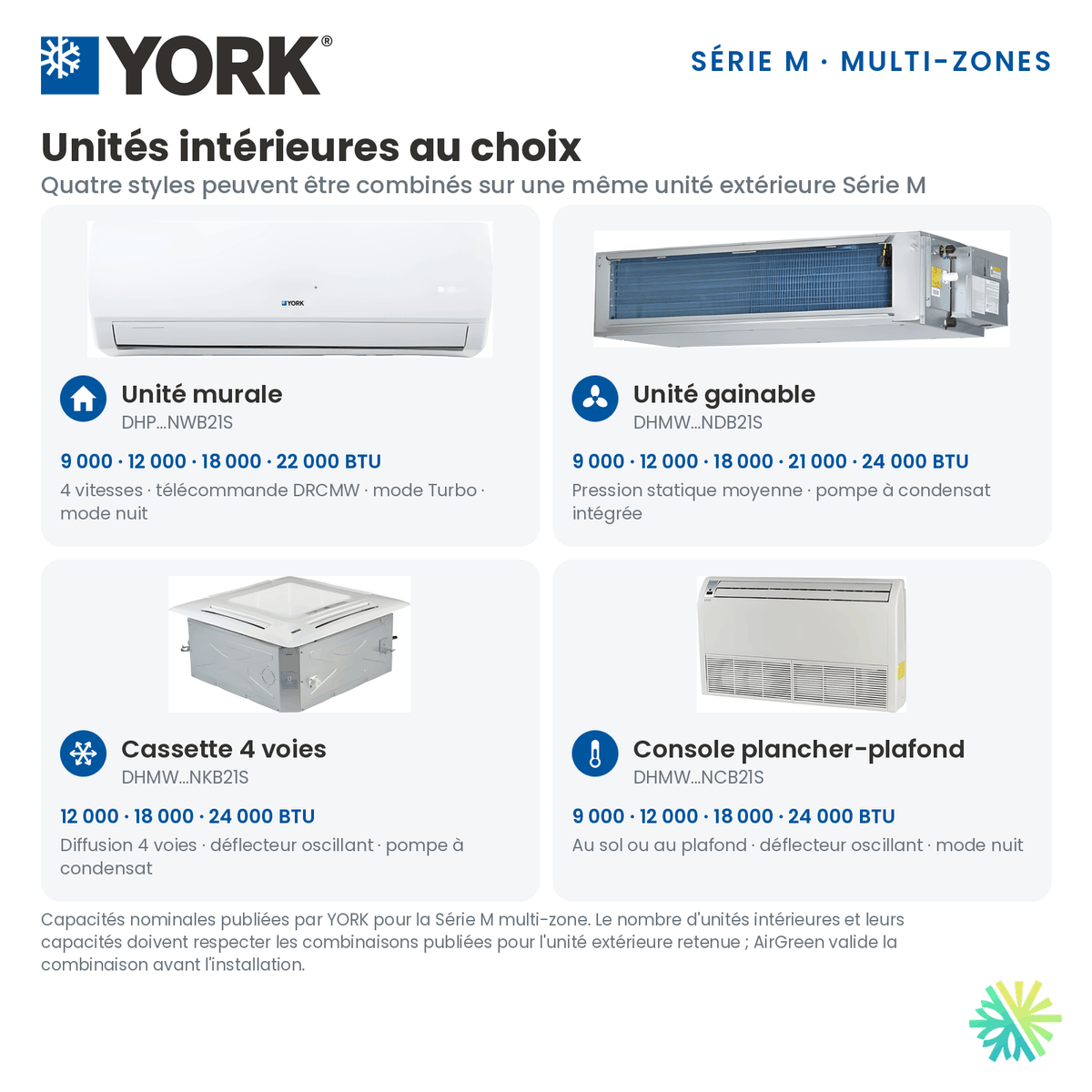

Des combinaisons de quatre unités à choisir selon les besoins réels

Le tableau de combinaisons de la Série M présente, pour le groupe de catégorie 30 000 BTU/h, des assemblages comprenant quatre unités de 9 000 BTU/h, trois unités de 9 000 BTU/h avec une de 12 000 BTU/h, ou deux unités de 9 000 BTU/h avec deux de 12 000 BTU/h. Le fabricant demande de dimensionner le groupe extérieur pour la charge globale et les unités intérieures pour leurs zones respectives.

À titre d’exemple de conception, nous pourrions étudier une unité de 12 000 BTU/h dans une aire de vie et trois unités de 9 000 BTU/h dans des pièces fermées. Ce scénario reste une possibilité à calculer, pas une recommandation automatique.

L’addition des capacités inscrites sur ces quatre unités donne 39 000 BTU/h. Elle ne signifie pas que le groupe extérieur fournira 39 000 BTU/h de climatisation simultanément. Pour accepter cet assemblage dans un bâtiment, nous devons notamment examiner la demande lorsque toutes les pièces sont occupées, et non seulement le fonctionnement d’une chambre isolée.

Des températures distinctes, mais un mode de fonctionnement commun

Les zones peuvent recevoir des consignes différentes, mais le système ne doit pas être considéré comme capable de chauffer une pièce tout en climatisant une autre. Le manuel de cette série prévoit expressément des conflits de mode entre les unités raccordées au DHM30CMB21S.

Pour illustrer cette limite, nous distinguons deux situations : demander 23 °C dans le séjour et 25 °C dans une chambre en mode climatisation ne revient pas à demander simultanément du froid dans le séjour et du chauffage dans la chambre.

Nous vérifions aussi vos attentes concernant les commandes. Puisque notre fiche indique Wi-Fi : non, nous n’incluons pas le pilotage par téléphone parmi les fonctions acquises de cette configuration. Toute demande de contrôle connecté doit être examinée séparément, avec une compatibilité confirmée.

Comprendre les indices 16 SEER, 7,3 EER et 8,2 HSPF

Le SEER décrit l’efficacité en climatisation sur une saison de référence. L’EER concerne l’efficacité en refroidissement à des conditions d’essai déterminées. Le HSPF exprime un rendement saisonnier en chauffage. Ces trois indicateurs ne mesurent donc pas exactement la même chose et ne doivent pas être interprétés comme des pourcentages d’économie.

Pour comparer ce YORK à un autre système, nous examinons des données établies selon les mêmes indicateurs et pour des configurations comparables. Une valeur saisonnière ne constitue pas, à elle seule, une prévision de facture.

Nous ne promettons donc pas une réduction chiffrée de consommation à partir du 16 SEER uniquement. Une estimation utile exige un scénario de référence : appareil remplacé, espaces traités, températures souhaitées et durée d’utilisation envisagée.

Un chauffage jusqu’à −15 °C qui nécessite de prévoir le relais

La limite de −15 °C correspond au bas de la plage de fonctionnement en chauffage publiée pour ce modèle. Elle ne signifie pas que les 30 400 BTU/h nominaux restent disponibles à cette température. Nous distinguons toujours la limite de fonctionnement de la capacité réellement livrée dans des conditions précises.

Le recours au chauffage complémentaire dépend aussi du bâtiment. Lorsque ses pertes de chaleur dépassent la production de la thermopompe, une autre source doit compléter l’apport, même si l’appareil fonctionne encore.

Pour un projet à Montréal, sur la Rive Nord ou sur la Rive Sud, nous prévoyons donc le rôle du système de chauffage existant avant de retenir cette configuration. Nous ne présentons pas ce YORK comme un remplacement automatique de toute la capacité de chauffage du bâtiment.

Une installation CVAC qui tient compte des accès, des raccordements et de l’entretien

Choisir l’emplacement extérieur au-delà des seules dimensions

Les dimensions de 37,24 × 15,59 × 27,56 po proviennent de la fiche technique YORK; le catalogue imprime 36 × 31 × 17 po pour ce modèle, une valeur qui ne correspond pas à ses propres cotes métriques de 946 × 396 × 700 mm. Elles servent à une première évaluation de l’encombrement. Avant de commander un support ou de réserver un espace, nous faisons confirmer les dimensions exactes, l’entraxe des fixations et les dégagements à partir du plan applicable à l’appareil. Le volume du caisson ne représente pas tout l’espace nécessaire à son installation.

Nous intégrons également les 56 dB(A) publiés pour l’unité extérieure à l’étude de l’emplacement, sans les présenter comme un niveau sonore intérieur ni comme une mesure à la fenêtre du voisin.

Notre objectif de conception reste concret : conserver le passage, permettre l’ouverture des panneaux et éviter qu’une finition permanente empêche une intervention. Une machine accessible dès le départ sera aussi plus simple à inspecter et à entretenir.

Deux réalisations AirGreen qui illustrent l’importance du positionnement

Au Plateau-Mont-Royal : préserver la porte et l’accès technique

Sur une installation GREE FREEMATCH R32 à trois têtes au Plateau-Mont-Royal, nous avons placé le groupe extérieur sur une structure métallique dans une alcôve de brique. Le ventilateur était orienté vers la partie ouverte de la terrasse, tandis que le côté technique et la porte voisine demeuraient accessibles.

À Chomedey : conserver la surface utile du balcon

Dans un plex de Chomedey, à Laval, nous avons installé une thermopompe GREE sur un support mural renforcé. Cette disposition libérait le plancher du balcon; le projet comprenait également des éléments antivibratiles et une attention particulière aux ancrages.

Ces deux réalisations concernent des appareils GREE, et non le YORK présenté ici. Elles illustrent des décisions de chantier que nous examinons aussi pour un projet YORK : choix du support, circulation, accès et intégration au bâtiment. Elles ne servent pas à attribuer au DHM30CMB21S les performances d’un autre modèle.

Électricité : distinguer le MCA de la protection maximale

Notre fiche indique un MCA de 26 A et un MOP de 45 A. Le premier correspond à l’intensité minimale admissible du circuit utilisée pour son dimensionnement; le second indique la protection maximale contre les surintensités. YORK emploie la désignation MOCP pour cette dernière valeur dans sa fiche technique. Ces chiffres ne décrivent pas une consommation permanente de 26 ou de 45 ampères.

Nous faisons valider l’alimentation disponible, le circuit et le cheminement électrique avant l’installation. Nous ne choisissons pas un calibre de conducteur ou un disjoncteur simplement à partir de l’appellation commerciale « 30 000 BTU ».

Dans la soumission, nous souhaitons également préciser la portée des travaux électriques : raccordement prévu, modifications éventuelles et éléments qui nécessitent une vérification sur place.

Quatre zones exigent un tracé complet des liaisons et des drains

La donnée 1/4 po – 3/8 po ne dispense pas de vérifier les raccordements exigés par chaque unité intérieure. Nous faisons confirmer les diamètres, les éventuels adaptateurs et les limites de longueur et de dénivelé selon l’assemblage retenu et sa documentation d’installation. Le circuit doit être exécuté avec des composants compatibles avec le R-410A.

Pour préparer votre projet, nous demandons un trajet pour chacune des quatre zones, plutôt qu’une distance approximative entre le groupe extérieur et le centre de la maison. Nous distinguons notamment les montées, les détours, les portions dissimulées et les accès aux raccords.

La gestion de l’eau fait partie de cette préparation. Notre méthode d’installation multizone comprend la planification des évacuations de condensat, les contrôles d’étanchéité, le tirage au vide et les vérifications de fonctionnement des unités. Lorsqu’un écoulement gravitaire n’est pas possible, le besoin d’une pompe doit être traité avant la finition des passages.

Un entretien qui porte sur les quatre unités intérieures

Un entretien CVAC ne doit pas se limiter à la tête la plus visible. Les filtres et les surfaces d’échange encrassés peuvent réduire la circulation d’air et nuire au fonctionnement. Nous recommandons de vérifier les filtres régulièrement et de suivre les instructions propres aux unités installées pour leur nettoyage.

Pour organiser un appel de service, nous vous demandons de préciser la zone concernée, le mode sélectionné, la présence d’un code et les circonstances du problème. Une photographie de l’affichage et de la plaque signalétique nous aide à préparer l’intervention.

Avant tout nettoyage autorisé à l’utilisateur, les consignes de mise hors tension doivent être respectées. En présence de déclenchements électriques répétés, nous demandons de cesser les réarmements et de faire vérifier l’équipement plutôt que de tenter de maintenir son fonctionnement.

Garantie 10-10-6 : distinguer les pièces de la main-d’œuvre

La présentation 10-10-6 correspond ici à 10 ans pour le compresseur et 10 ans pour les pièces dans cette garantie du fabricant, ainsi que 6 ans de main-d’œuvre directement du distributeur. La documentation de garantie YORK consultée prévoit une couverture résidentielle prolongée sous conditions, notamment d’enregistrement. Nous faisons donc confirmer les modalités applicables à l’équipement et à son installation plutôt que de présenter les dix ans comme inconditionnels.

Une garantie supplémentaire prolongeant la main-d’œuvre au-delà des 6 ans inclus peut être étudiée séparément. Nous vous invitons à faire préciser par écrit sa durée, les interventions couvertes, les exclusions et le traitement des déplacements.

Nous distinguons également le modèle DHM30CMB21S du numéro de série unique de l’appareil. Pour votre dossier, nous recommandons de conserver les références des quatre unités intérieures, celle du groupe extérieur, la facture et les documents de garantie.

Une soumission qui décrit réellement les quatre zones

Pour comparer des offres, nous conseillons de demander davantage qu’un total pour « un YORK quatre zones ». La soumission devrait identifier les quatre unités intérieures, leurs capacités, le groupe extérieur et la combinaison proposée.

Nous souhaitons aussi y préciser le support, les passages de tuyauterie, les finitions, les évacuations d’eau, les travaux électriques et les conditions de garantie. Une tête à l’étage, un parcours difficile d’accès ou une évacuation nécessitant une pompe doivent être abordés avant les travaux.

La référence AHRI 8581962 figurant sur notre fiche constitue un renseignement à vérifier avec l’assemblage exact. Nous ne l’utilisons pas pour attribuer automatiquement les mêmes performances à n’importe quelle sélection de quatre unités.

C’est sur ces éléments que nous vous proposons d’évaluer AirGreen : la clarté du choix technique, la description du chantier et la préparation de l’entretien, plutôt qu’une promesse fondée uniquement sur le nombre de BTU.

Faites évaluer votre projet YORK avec AirGreen

Pour votre projet de climatisation quatre zones à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, transmettez-nous les dimensions des espaces, des photos des emplacements envisagés et les renseignements sur votre chauffage actuel.

Contactez AirGreen au 514-316-2973 pour une soumission et une évaluation de la configuration YORK adaptée à votre bâtiment. Nous préciserons avec vous les unités à retenir, les travaux à prévoir et les conditions de garantie.

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre, directement du distributeur.
